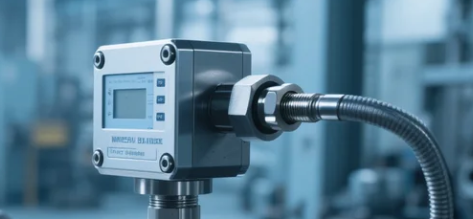

油缸位移傳感器主要通過測量油缸活塞的位移來獲取其運動狀態。這些傳感器通常采用電感式、增量式或絕對式設計，具有高精度和可靠性的特點。通過實時監測油缸的位移，生產系統能夠及時調整壓力、流量和成型時間，從而確保復合材料在成型過程中保持最佳狀態。

1.系統搭建

·傳感器選型：依復合材料成型工藝精度要求，選高精度拉繩式或磁致伸縮式油缸位移傳感器，確保準確測量油缸位移。

·安裝布局：將傳感器穩固裝在油缸合適位置，保證測量方向與油缸運動方向一致，精確獲取位移數據。

2.數據采集與傳輸

·采集設備：用高速、高精度數據采集卡，按成型工藝要求設定采樣頻率，快速準確采集傳感器信號。

·傳輸線路：采用屏蔽電纜連接傳感器與控制系統，減少信號干擾，保障數據傳輸穩定。

3.精準控制實現

·閉環控制：將采集位移數據反饋給控制系統，與預設成型參數對比。如位移偏差超出允許范圍，控制系統調整油缸動作，保證復合材料成型精度。

·多工位協同：在多油缸協同工作的成型線，通過位移傳感器讓各油缸動作精準配合，確保復合材料均勻受壓、成型質量穩定。

4.維護與優化

·定期校準：定期校準傳感器，保證測量精度。建立故障預警機制，及時發現并處理傳感器故障。

·數據分析：分析位移數據，優化成型工藝參數，提高復合材料成型效率與質量。
