重要的基本操作繼電器用于斷路器接線圖中。一種是防跳繼電器，另一種是接觸器倍增繼電器。這兩個繼電器都只是增值繼電器，或者通常稱為斷路器輔助繼電器，這意味著它們對電力系統保護（電流感應）系統沒有貢獻。即使我們可以在沒有這些繼電器的情況下運行電力系統。

　一、防跳繼電器：

　基本功能：

　用于保護斷路器免受多次合閘指令。一旦斷路器合閘意味著，如果我們再次發出合閘命令，則意味著斷路器或與機械部件相關的合閘線圈可能會損壞。為了避免這些頻繁的命令，在斷路器合閘電路本身中，面板制造商正在對這些電路進行正確接線。

　防跳繼電器只是一個常開觸點，這意味著當斷路器處于閉合狀態時，繼電器將作為常開點，如果斷路器處于斷開狀態，則繼電器將處于常閉狀態。

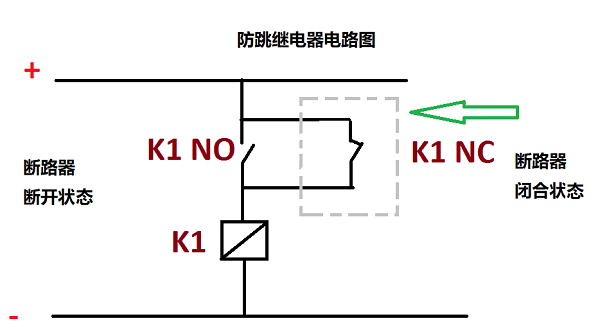

　二、參考反跳繼電器方案：

　防跳繼電器與斷路器合閘電路串聯。在正常情況下（斷路器處于打開狀態），繼電器允許斷路器閉合命令，如果斷路器一旦閉合，則串聯的NC變?yōu)槌ｉ_，因此在閉合斷路器后繼電器不允許電流在閉合線圈中流動（由于NO操作R=無窮大，0=電流）

　這些接線主要用于發電機/交流發電機斷路器、電網斷路器、其他輔助高壓斷路器等。

　注：所有類型的斷路器合閘電路都必須配備防跳繼電器。

　三、防跳繼電器的要點：

　1.反=>反對，抽=>注入。繼電器保護注入電路的電流/電壓。

　2.它應與保護完成線圈串聯。

　3.它不需要任何其他輔助繼電器安裝。斷路器觸點本身可以接線。如果您的斷路器觸點數量較少，則可以從斷路器觸點倍增繼電器接線。

　注意：如果您打算手動閉合斷路器，則斷路器100%不閉合；如果處于打開狀態，則閉合。
