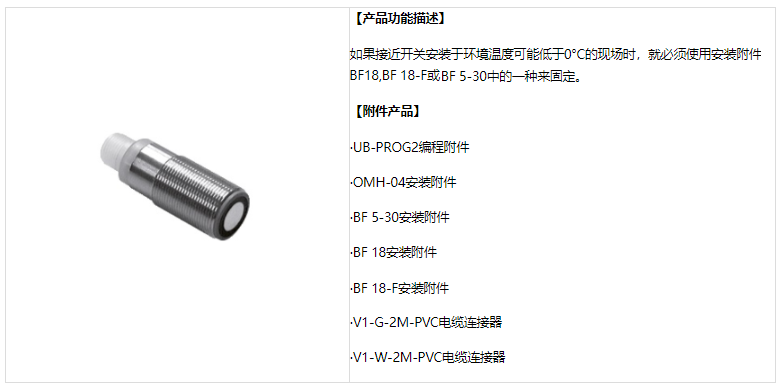

超聲波傳感器UB800-18GM40-U-V1（漫反射型和反射板型超聲波傳感器）
產品·特點
——超聲波傳感器UB800-18GM40-U-V1產品特性——
●短款設計，僅40mm長 ●功能指示燈全方位可視 ●模擬量0V...10V輸出 ●測量窗口可調 ●TEACH-IN輸入 ●溫度補償 |
|
產品·規格參數
——超聲波傳感器UB800-18GM40-U-V1產品規格——
通用規格——
感應范圍：50...800mm
調整范圍：70...800mm
死區：0...50mm
標準目標板：100mmx100mm
換能器頻率：大約255kHz
響應延遲：大約100ms
輸入——
輸入類型：1路程序輸入評估下限A1：-UB...+1V，評估上限A2：+4V...+UB
輸入阻抗：>4.7kΩ，脈沖持續時間：≥1s
輸出——
輸出類型：1路模擬量輸出0...10V
默認設置：評估極限A1：70mm評估極限A2：800mm
分辨率：0,4mm在最大感應范圍處
特性曲線的偏差：±1%滿量程值
重復精度：±0,5%滿量程值
負載阻抗：>1kOhm
溫度影響：±1,5%滿量程值
電氣技術規格——
工作電壓：15...30VDC，紋波10%SS
空載電流：≤20mA
