PLC是用于機電過程自動化的可編程邏輯控制器。PLC設計用于多輸入和輸出布置，擴展溫度范圍，并具有抗電噪聲、振動和沖擊的能力?？刂茩C器操作的程序通常存儲在備用電池或永久存儲器中。

　　PLC可被描述為一種數字化操作的電子系統，專為工業環境而設計。它使用可編程存儲器來存儲面向用戶的指令。這些指令用于執行特殊功能，如邏輯、排序、計時、計數和算術，以通過數字或模擬輸入和輸出來控制各種類型的機器或處理器。

　　可編程邏輯控制器幾乎與內置操作系統（OS）的小型計算機相同。操作系統非常擅長處理發生的傳入事件。傳感器連接到PLC輸入線以通知事件。例如，溫度高于或低于某個水平，達到液位等，并且它具有輸出線路以發出對傳入事件的任何響應的信號。例如，啟動發動機、打開或關閉閥門等。系統是用戶可編程的，為此它使用一種稱為繼電器梯形圖或RLL（繼電器梯形圖邏輯）的語言。

　　PLC的架構是什么？

　　PLC是一種固態用戶可編程控制系統，具有以下功能：控制邏輯、排序、定時、算術數據運算和計數功能。PLC可視為具有中央處理器、存儲器、輸入輸出接口和編程設備的工業計算機。

　　每個PLC都需要：

　　CPU模塊

　　一個電源模塊

　　至少一個I/O模塊

　　集成PLC在一個單元中包含所有這些組件。一些集成PLC可以通過額外的I/O模塊進行擴展。PLC必須包括插入同一機架的CPU模塊、電源和I/O模塊。

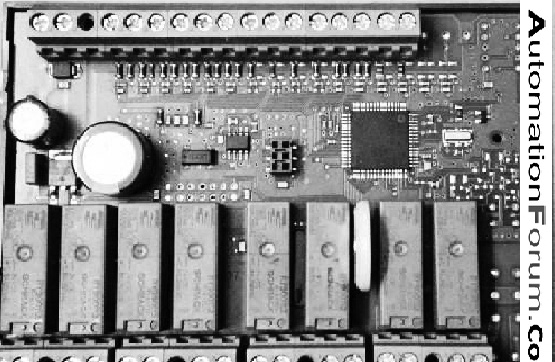

　　PLC中的CPU模塊是什么？CPU模塊在PLC中的作用是什么？

　　CPU模塊由兩個主要部分組成，即中央處理單元及其存儲器。存儲器包括PROM（可編程只讀存儲器），其中包含PLC操作系統、驅動程序和應用程序；還有RAM，用于存儲用戶編寫的程序和工作數據。PLC制造商提供了不同類型的保持性存儲器，用于在斷電時保存用戶程序和數據，使PLC在斷電后可以立即恢復執行用戶編寫的控制程序。如果PLC具有以下暫定內存選項之一，則無需在每次打開時重新編程，因此無需將鍵盤和顯示器作為每個PLC的一部分。

　　至少在大多數PLC中，部分RAM內存內容受到長壽命電池的保護，該電池可以使用多年。其他PLC只有基于電容器的備用電源。因此，只有在短時間（以小時為單位）關閉電源時才會保存RAM內存。許多PLC還提供可插入CPU模塊的可插拔內存模塊。用戶可以在可移動存儲模塊中的EEPROM（電可擦可編程只讀存儲器）芯片上復制用戶程序和數據。EEPROM模塊可以連接到任何相同品牌的PLC，因此它們也可以用于將程序和數據從一個PLC復制到下一個PLC。

　　現在，PLC已經開始包括閃存，它類似于EEPROM存儲器，只是不需要特殊電路即可寫入。閃存在一些可移動內存模塊中用作使用舊的EEPROM內存芯片的替代方案，但閃存有時內置于CPU模塊中。即使在PLC運行時，它也會自動備份部分隨機存取存儲器。此外，如果在帶閃存的PLC運行時斷電，PLC將在電源恢復后繼續運行，而不會丟失任何重要的工作數據?，F(xiàn)代CPU模塊通常包含多個微處理器。

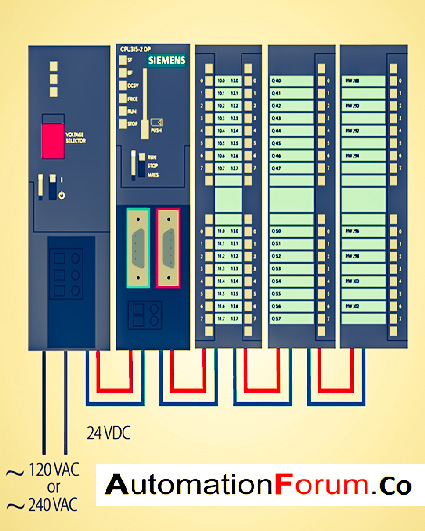

　　電源模塊在PLC中的作用是什么？

　　PLC電源模塊將可用電源轉換為CPU和I/O模塊內部電路所需級別的直流電源。通常，可用的電源在60Hz/120V ac或50Hz/220V ac范圍內，但電源模塊可用于其他輸入電源特性。輸出必須以5Vdc驅動電路。在模塊化PLC系統中，電源模塊可以插入總線或必須連接到CPU模塊。如果基于PLC的控制系統需要大量電源來驅動傳感器和執行器，或者需要5或24V DC以外的直流電平，或者需要其他電信號特性，則用戶應該提供額外的電源和（對于一些典型的高壓電源應用）執行器）可能需要提供繼電器、光隔離器或其他電路隔離設備。
