霍爾效應傳感器而變化響應于磁場的變化其輸出。它們主要用于接近感應和位置/旋轉感應。通過將霍爾效應傳感器放置在以某種方式移動的設備上的磁鐵附近，您可以獲得與磁鐵的距離/方向成正比的電壓……

　　一種常用的配置是將傳感器直接放置在連接到旋轉接頭或軸的偶極磁鐵上方。傳感器（帶有一些電路）將返回一個與接頭或軸的角度成正比的模擬電壓。

　　這個怎么運作

　　從名稱中可以看出，霍爾效應傳感器利用了稱為霍爾效應的現(xiàn)象。

　　霍爾效應是指電流流過的導電或半導體材料薄片相對兩側的電位差（霍爾電壓），由垂直于霍爾元件施加的磁場產(chǎn)生。與此相關的方程是

　　V=I×B

　　電路

　　霍爾傳感器采用小型IC封裝，通常具有三個引腳。內(nèi)部簡化如下圖：

　　應用

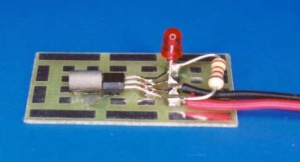

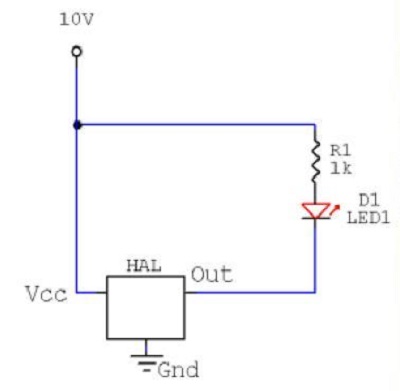

　　一個開關：以下電路顯示了霍爾效應傳感器如何用作開關。當傳感器檢測到磁場變化時，LED將亮起。

　　檢測附近的黑色物體

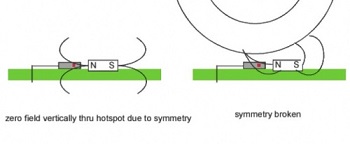

　　您可以使用霍爾效應傳感器來檢測附近的金屬物體。下面顯示了如何組裝此類傳感器的示例：

　　霍爾效應傳感器旁邊放置了一塊小磁鐵。通常，磁場是均勻的，但隨著金屬物體的靠近，它們會發(fā)生變化?；魻杺鞲衅鹘邮沾俗兓⑤敵鲭妷?。

　　角度感應

　　通過在軸上安裝雙極磁鐵并在其附近放置霍爾傳感器，您可以使用霍爾傳感器測量軸的旋轉角度。

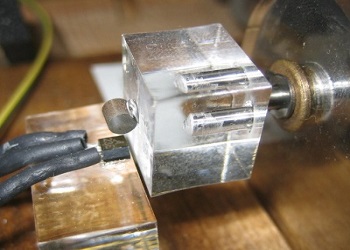

　　下面的設置用于觸覺槳項目。小磁鐵連接到軸上，小霍爾傳感器就在它的下方。
